P100A法拉科注塑机电动黄油泵

P100设计于用流动的油脂润滑多达100个润滑点的,主线最长可达约15米。 它内部自带一个泄压阀,使其能够在单线加压式分配器自动润滑系统中使用。 该系列有油罐式和油包式两种。
油包式的优点油罐式的优点:1. 避免使用错误或受污染的润滑剂。2. 减少润滑油污对工作环境的污染。3. 可以合理化和简化库存管理。4. 无需充油,可以安全清洁地更换油包。

描述

系列介绍
P100-A润滑泵高效且操作简单,它是专用在中小型机械的上,可以组成单线集中润滑系统和递进式润滑系统。
系列特点
1. 油罐或油包两种类型可选择
2. 最多2个润滑油出口
3. 带预警的液位监测功能
4. 工作电压24VDC
5. 最大工作压力10MPa
6. 六个可选安装孔提供多种安装可能性
7. 手动润滑按钮,方便系统启动或排气
8. 排气螺钉,用于在系统启动或油包后更换
9. 室内使用
系列优势
1. 经济高效、稳定可靠,操作简单
2. 有效润滑轴承导轨,延长其寿命
3. 精确可靠的系统性能
4. 系统可以扩展到更多润滑点
应用设备
1. 自动化
2. 机床
3. 材料搬运
4. 塑料注射成型机械和工艺

规格

产品型号 P100-A系列
工作压力 最大10MPa
工作温度 0到+50 °C
每口排量 20mL/min
工作电压 24VDC
保护等级 IP54
出油口数 1个
流体油脂 NLGI 0, 00, 000, 1 (工作稳定的锂皂润滑脂,以合成酯为基料,耐水、抗氧化、耐腐蚀)
标准油包 LHL滑脂包
油包容量 0.3L, 0.4L, 0.7L
塑料油罐 0.5L, 0.7L, 1.0L, 1.2L, 1.5
安装位置 直立式

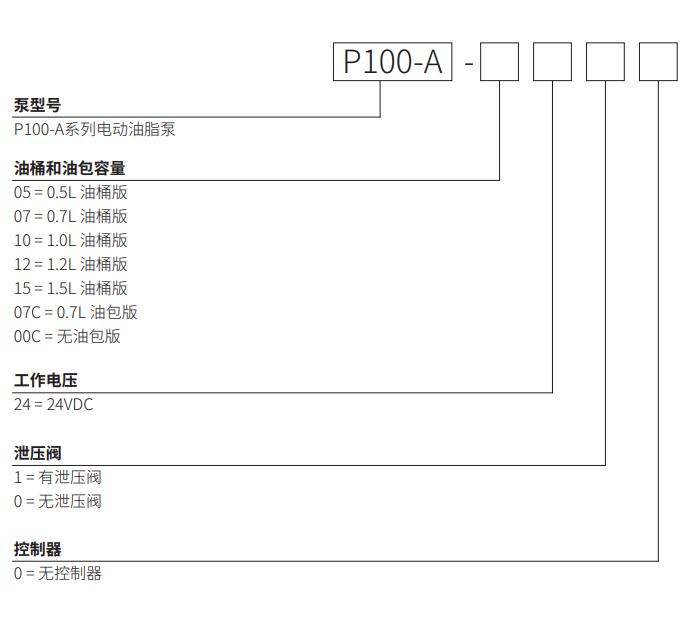

型号

%title插图%num

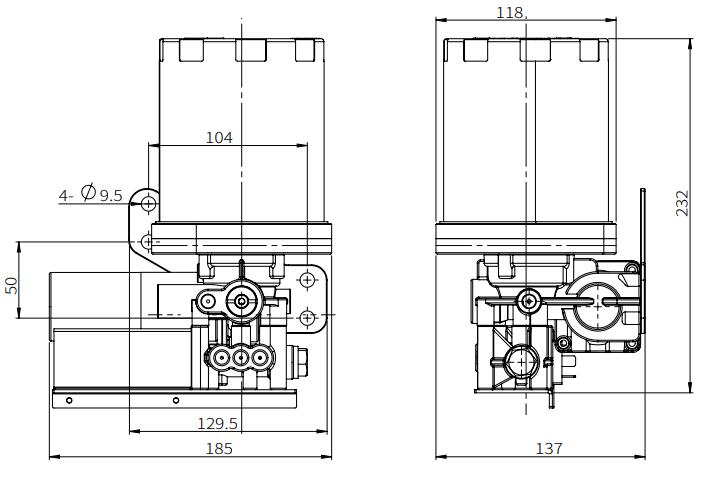

尺寸

%title插图%num

系统

单线式系统特点
○ P100-A设计用于提供单线集中润滑系统。由电机驱动柱塞泵往复直线运动将油脂输送到泵的出口,通过加压式分配器到达润滑点。当达到预设压力时,电机停止工作,相应地泄压阀也开始工作,释放系统的压力,一个循环完成。
○ 可以通过外部控制系统(或自带控制器)对泵进行控制,控制系统主要设置润滑频率,接通时间和间隔时间。
○ 系统压力由压力开关监控,通常安装在最后一个分配器的油管中。压力开关向控制单元发送信号,该信号会停止泵的工作。
○ P100-A的泵和单线计量装置组成的单线润滑系统在规定的温度范围内工作,最大压力为10MPa,最小润滑间隔为5分钟,主线长度为15米,适用于室内使用的多达100个润滑点的中小型设备。

%title插图%num
递进式系统特点
○ 递进式集中润滑的润滑管线最大长度可达到14米
○ 当系统发生故障(及分配器堵塞)时,系统会发生警报,方便工作人员进行维护。
○ 可以将多个润滑点组合成一个润滑点进行集中供油
○ 可以将所供应的润滑剂按预定比例分配到各润滑点
○ 能够实现目测监控或电气监控功能
○ 若润滑系统发生堵塞现象,可从安全阀处看出(有油脂溢出)

%title插图%num
